TFD10-1分频模块

TFD10-1分频模块

获取报价

概述

  TFD10-1是一款低噪声10分频模块,使用低相噪处理技术,封装在小型密封模块中,带有可以更换的SMA连接器。该模块在3~10dBm的输入功率范围内工作,对外提供≥10 dBm的输出功率,使用+12V直流电源。残余相位噪声1kHz小于-155dBc/Hz,有助于用户保持良好的系统噪声性能。可以用于军事、通信、计量测试等领域。

重要特点

>输入10MHz输出频率1MHz;
>杂散低于-80dBc;
>相位噪声 <-130dBc/Hz@1Hz;
>可定制其他输入输出频率;

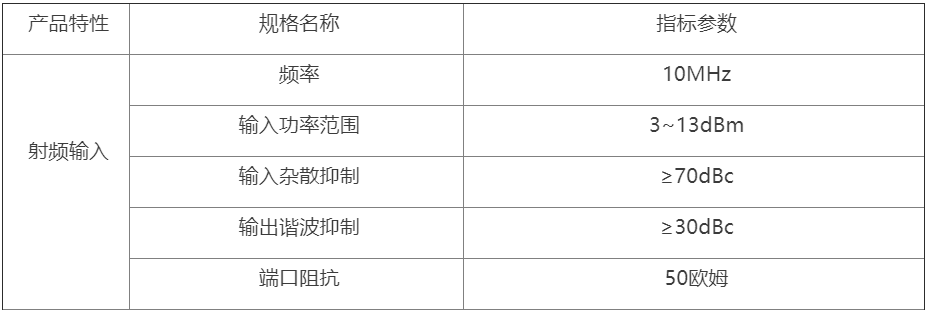

技术指标

 产品特性

 规格名称

 指标参数

 射频输入



 频率

 10MHz

 输入功率范围

 3~13dBm

 输入杂散抑制

 ≥70dBc

 输出谐波抑制

 ≥30dBc

 端口阻抗

 50欧姆

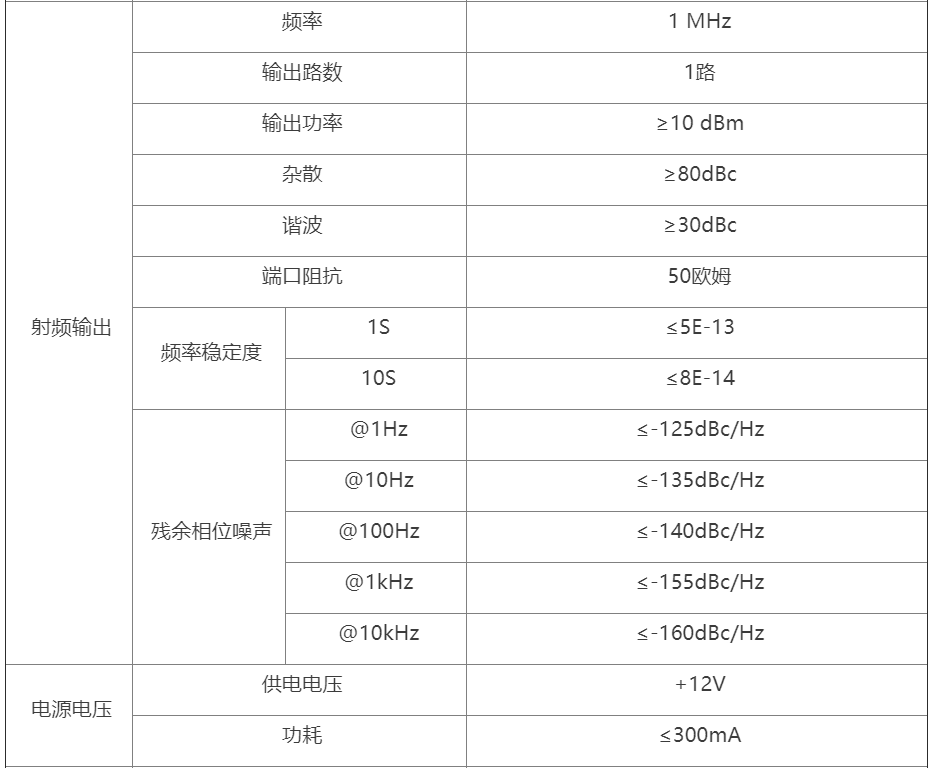

 射频输出

 频率

 1 MHz

 输出路数

 1路

 输出功率

 ≥10 dBm

 杂散

 ≥80dBc

 谐波

 ≥30dBc

 端口阻抗

 50欧姆

 频率稳定度

 1S

 ≤5E-13

 10S

 ≤8E-14

 残余相位噪声

 @1Hz

 ≤-125dBc/Hz

 @10Hz

 ≤-135dBc/Hz

 @100Hz

 ≤-140dBc/Hz

 @1kHz

 ≤-155dBc/Hz

 @10kHz

 ≤-160dBc/Hz

 电源电压

 供电电压

 +12V

 功耗

 ≤300mA

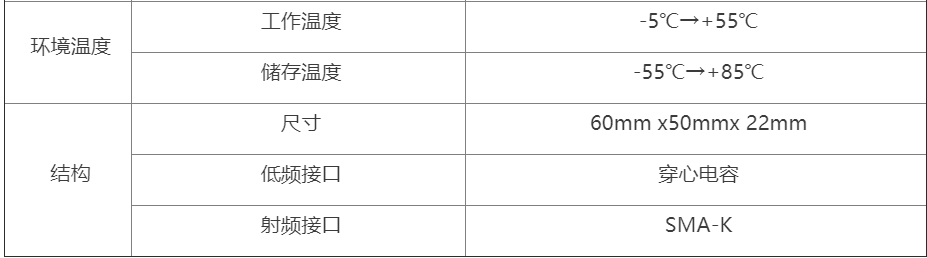

 环境温度

 工作温度

 -5℃→+55℃

 储存温度

 -55℃→+85℃

 结构

 尺寸

 60mm x50mmx 22mm

 低频接口

 穿心电容

 射频接口

 SMA-K

资料下载


TFD10-1分频模块【PDF】数据表
PDF
