SA.3Xm 微型铷钟

SA.3Xm 微型铷钟

获取报价

下载【PDF】:

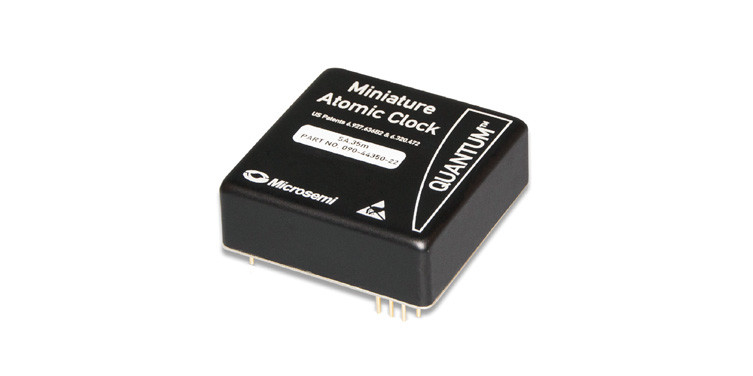

SA.3Xm 微型铷钟



概述

SA.3xm 是业界最小的一款商用铷原子钟,具有低功耗、兼容恒温晶振尺寸等诸多优点,大小仅50mm x 50mm。用户可以对目前使用晶振的板卡在不考虑引脚和尺寸的情况下轻松升级到铷原子振荡器。本身优异的老化率、低功耗、高准确度等性能指标,完全满足从电信网络到测试和测量设备的同步和定时应用。适用于电力及通讯仪表等。

SA.3Xm系列铷钟是铷原子钟发展的重要跨步。基于新一代原子钟技术,SA.3Xm采用了全新的物理微型封装,加上本身优异的老化率、低功耗、高准确度、宽温等性能指标,完全满足从电信网络到测试和测量设备的同步和定时应用。

本产品适用于CDMA,WCDMA,TD-SCDMA等远程无人值守基站或移动式基站等多种通信应用以及DVB或Wimax等对于价格和指标要求较高的领域。适用于各种电信、传输应用。

重要特点

> 高精度原子钟

> 微型封装(51*51mm),小于多数OCXO尺寸

> 标准石英振荡器输出引脚

> 较低功耗

> 独立(free-run)稳定频率源(适用于UMTS或LTE)

> 长期保持功能,适用于CDMA和WiMAX基站

> 稳定性满足多种通信和传输应用

技术指标

微型铷钟                           SA.35m/SA.33m                       SA.31m





输出                                10MHz 3.3V ACMOS

初始准确度                        <±5E-11

输入                                  NA

老化率                月           <±1E-10                           <±3E-10

                         年          <±1E-9                             <±1.5E-9

短稳                   @1s       <3.0E-11                          <5.0E-11

                         @10s     <1.6E-11                          <2.5E-11

                          @100s   <8.0E-12                          <1.0E-11

相位噪声(dBc/Hz)

                           @1Hz   <-70                                    <-65

                           @10Hz  <-87                                  <-85

                           @100Hz <-114                               <-112

                           @1KHz  <-130                               <-130

                           @10KHz <-140                              <-140

温度特性                    <1E-10 / 1.5E-10                          <1E-9

工作温度范围             -10℃~+75℃

功耗(稳态,25℃)  <5W

振动指标                    GR-CORE-63, issue 3

(工作状态)

冲击指标                    GR-CORE-63, issue 3(工作状态)

工作电压                    5Vdc

封装(mm)                  51*51*18

资料下载


SA.3Xm 微型铷钟【PDF】数据表
PDF
