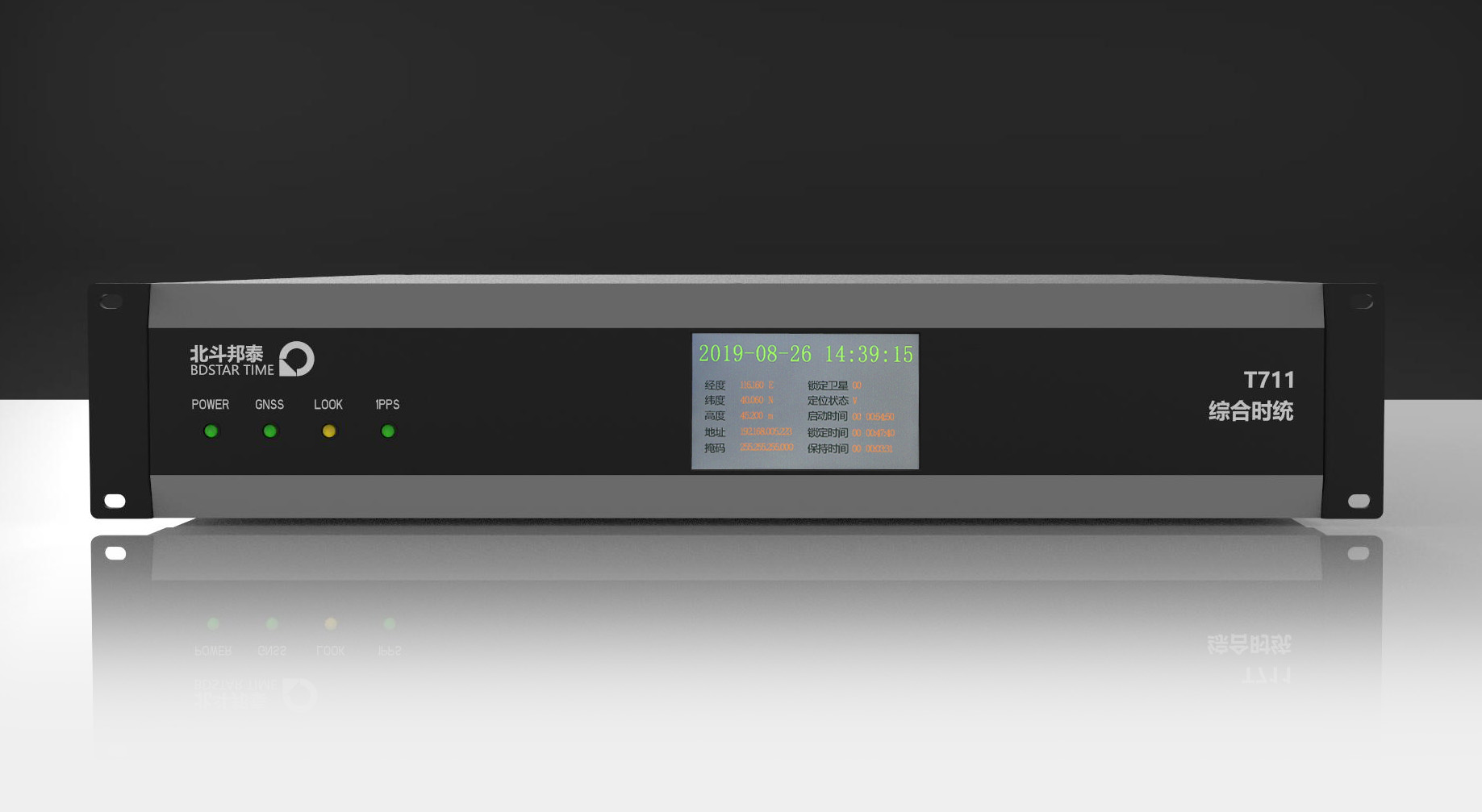

T711 综合时统 时间统一服务器综合标准

T711 综合时统 时间统一服务器综合标准

获取报价

概述

    T711 综合时统是完整的冗余备份高精度时间、频率系统,具有北斗/GPS/GLONASS多种频点授时方式。内置高精度铷原子钟、双槽恒温晶振、冗余电源模块、以及多路可选的功能模块输出,该设备采用完全模块化和高可靠性冗余设计。时间同步到北斗/GPS/GLONASS卫星的铯原子钟上,跟踪锁定后设备性能接近铯原子钟指标,漂移小,无需计量校准。可广泛应用于国防军工、电力、通讯、交通等高可靠性、高精度要求的时频应用场合。

    作为一级时钟源,T711提供多种卫星参考模式,锁定卫星后频率准确度优于1E-12,相对UTC时间授时精度优于30ns。T711 预留的外同步接口,可外接高精度频率信号驯服系统内部铷原子钟或恒温晶振单元。设备还可实现本地时钟冗余备份,提高系统可靠性。设备也可作为二级扩展时钟,实现分布式时间同步部署。

    T711综合时统能够智能分析北斗、GPS、GLONASS卫星接收系统的稳定性,并择优自动切换卫星参考源。也可人工设置任意参考源优选顺序,或指定单一参考源。当所有参考源均被干扰时系统能自动切换到本地时钟模式,根据卫星驯服特性,继续提供高可靠的时间和频率信号输出。如任一卫星参考源恢复正常,系统会自动切换到外部卫星参考模式。

重要特点

> 内置进口高性能铷原子钟和高稳低相噪晶振

> 利用北斗/GPS自动校准铷钟频率

> 高精度授时型接收机

> 日平均准确度<1E-12

> 北斗/GPS信号丢失自动切换到守时模式

> 同时具有优秀的长期稳定度和短期稳定度

> 选件支持适用雷达的高精度100MHz80MHz高稳低相噪频率信号输出



技术指标



项    目

技术指标

输出频率信号

输出频率

1MHz、5MHz、10MHz

输出数量

各2路

信号幅度

>+8dBm

输出阻抗

50Ω

谐波抑制

<-40dBc

杂波抑制

 <-100dBc

接头形式

BNC

驯服特性

频率准确度(12h)

<1E-12

同步精度

<50ns

保持精度(24h)

<100ns

频率稳定度(10MHz)

1s

≤1.5E-11

10s

≤5.0E-12

100s

≤2.0E-12

100000s

≤3.0E-13

相位噪声(10MHz)

1Hz

-80dBc/Hz

10Hz

-90dBc/Hz

100Hz

-130dBc/Hz

1kHz

-140dBc/Hz

10kHz

-145dBc/Hz

输出脉冲信号

输出频率

1PPS

输出数量

2路

信号幅度

>3V

脉冲宽度

10us

上升时间

<2ns

抖动

<50ps

接头形式

BNC

负载阻抗

50Ω

输出B码(DC)

输出数量

2路

信号幅度

5V

同步精度

≤50ns

接头形式

BNC

负载阻抗

50Ω

输出B码(AC)

输出数量

2路

信号幅度

0.5V~10V可调

同步精度

<10us

调制比

2:1~6:1可调

接头形式

BNC

负载阻抗

50Ω



NTP接口:

网络协议:

NTP v2,v3,v4;Conforms with RFC5905

SNTP v3,v4: Conforms with RFC9505

用户终端同步授时精度:0.5-2ms(typical)

用户容量:可支持数万台客户端

NTP请求量:2000次/秒

可连接另一台NTP服务器,构成2级时钟

支持1000条日志记录功能



PTP接口:

网络协议:

PTPv2(telecom profile,hybrid mode)

 PTP:主从同步精度10ns,用户终端同步精度100ns(通用网卡)

支持256 PTP单播客户端,多播客户端不限数量

TOD接口:

1路,DB-9 Female,GPGGA、GPRMC语句北斗GPS信息

波特率:9600,数据位:8,奇偶校验:NULL,停止位:1

VFD显示:

显示锁定状态、时间信息

指示灯:

电源状态、北斗GPS状态、锁定、输出

工作模式:

       北斗GPS锁定模式、守时模式,可自动切换

授时型GPS北斗接收机:

频率:GPS L1;BD2 B1

系统模式(可设置):

                   单北斗定位模式

                   单GPS定位模式

                   GPS北斗混合定位模式

通道:32通道

首次定位时间:冷启动:<35s;热启动<1s,重捕获<1s

 授时精度优于<20ns

定位精度:3m(RMS)

速度精度:0.1m/s

物理及环境参数:

尺寸:19英寸2U上架机箱420mm×89mm×300mm

重量: <4.5Kg

电源: AC 220V±20%  47Hz ~63Hz

工作温度:-10℃―+50℃

存贮温度:-30℃―+60℃

湿度: 95%无冷凝

功耗:≤40W

符合GJB2242-94《时统设备通用规范》3.9.1中关于电磁兼容的规定

标准配置:

主机                  1台

高灵敏授时天线    1个

50米电缆           1根

1米电源线         1根

串口线              1跟

中文说明书        1本

1米信号线         1根

其他可选配置:

○10MHz、5MHz、1MHz多路扩展输出

○2.048MHz 、E1信号多路扩展输出

○避雷器、50米、80米、100米等延长电缆

○可定制输出485、422等信息;供电方式可选48V、24V、12V等冗余供电
