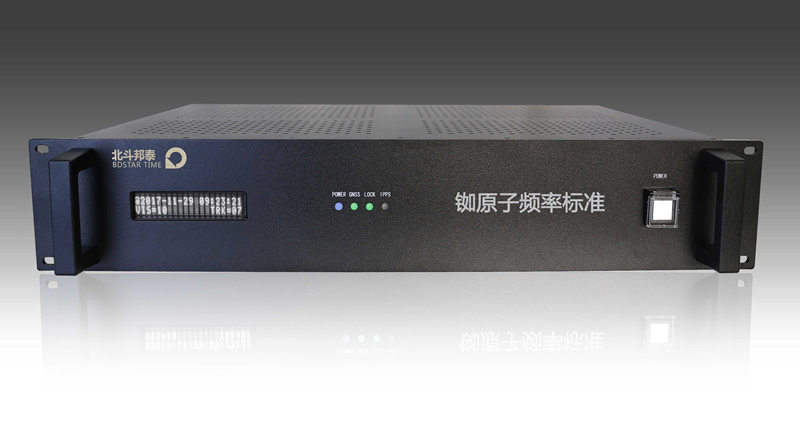

T710 GPS北斗铷原子频率标准

T710 GPS北斗铷原子频率标准

获取报价

下载【PDF】:

T710 GPS北斗铷原子频率标准



概述

   T710 GPS北斗铷原子频率标准主要有高精度授时型GPS接收机、高性能铷原子钟、低相噪锁相晶振、控制模块和低噪放模块组成。通过数字锁相技术综合了GPS的长期稳定性、铷原子钟的低老化特性和恒温晶振的高短稳低相噪特征,创新出一种具有长短稳兼好、准确度高的低相噪高精度原子频率标准。在GPS锁定状态下,10MHz频率稳定度可以达到普通铯钟性能,具有较高的性价比。

   T710 GPS北斗铷原子频率标准输出1PPS信号,是经铷原子钟频率信号分频得到,且同步与GPS输出的UTC时间,与GPS原始秒脉冲相比分频脉冲经过平滑,克服了原始脉冲波动及跳变带来的影响,是UTC时间基准的复现。当GPS信号丢失或出现异常时,设备能智能识别,自动切换到铷原子钟守时模式,持续提供高稳定性的时间频率信号。

   T710 设备采用2U机箱设计,可输出10MHz、1PPS及TOD信息(选件支持多路10MHz、5MHz、1MHz、1PPS输出)。可广泛应用于雷达、通信、计量校准、电力、电子对抗、航天测控等领域。

重要特点

> 内置进口高性能铷原子钟和高稳低相噪晶振

> 利用北斗/GPS自动校准铷钟频率

> 高精度授时型接收机

> 日平均准确度<1E-12

> 北斗/GPS信号丢失自动切换到守时模式

> 同时具有优秀的长期稳定度和短期稳定度

> 选件支持适用雷达的高精度100MHz80MHz高稳低相噪频率信号输出

技术指标

输出信号:

10MHz 1路,BNC接口,50Ω正弦波

输出幅度: 12dBm±1dB

准 确 度:≤1E-12(开机48小时以后,GPS锁定状态,24小时平均准确度)

开机特性:

加电5分钟:≤5E-10

加电4小时:≤1E-11

加电12小时后:≤5E-12

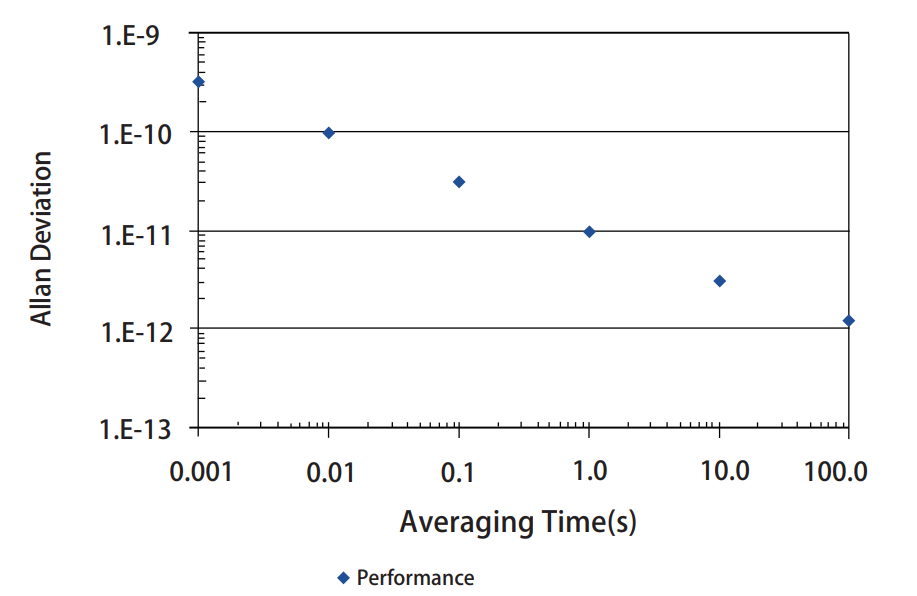

稳 定 度:

<1 E -11/20ms

<3 E-12/1s

<1 E-12/10s

<1 E-12/100s

<1 E-12/日(GPS锁定)

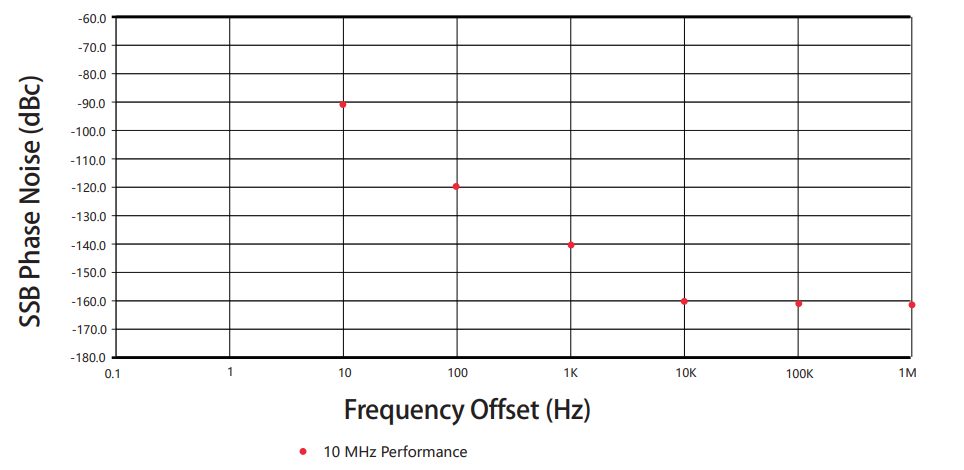

相位噪声:

≤-130dBc/Hz @10Hz

≤-145dBc/Hz @100Hz

≤-160dBc/Hz @1kHz

≤-165dBc/Hz ≥10kHz

失真:

谐波:≤-50dBc

非谐波:≤-100dBc

1PPS秒脉冲:

1路,BNC,TTL电平,输出阻抗50Ω

同步精度:优于±20ns

脉冲宽度:25us

上升沿: <10ns

抖动: <1ns

当GPS锁定时,秒脉冲与GPS同步

当GPS失锁时,由内置铷原子频标保持

100MHz输出(选件)

1路,SMA,正弦波,50Ω

输出幅度:12dBm±1dB/50Ω

准 确 度:≤1E-12(开机48小时以后,GPS锁定状态24小时平均准确度)

开机特性:

加电5分钟:≤5E-10

加电4小时:≤1E-11

加电12小时后:≤5E-12

频率稳定度:

≤9 E -11/1ms

≤5 E -12/1s

≤5 E -12/100s

≤1 E -12/日(GPS锁定)

相位噪声:

≤-105Bc/Hz @10Hz;

≤-125dBc/Hz @100Hz;

≤-153dBc/Hz @1kHz;

≤-156dBc/Hz ≥10kHz;

≤-158dBc/Hz ≥100kHz。

失真:

谐波:≤-25dBc

非谐波:≤-80dBc

TOD接口:1路,DB-9 Female,GPGGA、GPRMC语句北斗GPS信息,波特率:9600,数据位:8,奇偶校验:NULL,停止位:1

VFD显示:显示锁定状态、时间信息指示灯:电源状态、北斗GPS状态、锁定、输出

工作模式:北斗GPS锁定模式、守时模式,可自动切换

守时精度:北斗GPS失所24小时后,频率准确度:<1E-11;1pps守时:<1us

授时型GPS北斗接收机:

频率:GPS L1;BD2 B1

系统模式(可设置):

单北斗定位模式

单GPS定位模式

GPS北斗混合定位模式

通道:32通道

首次定位时间:冷启动:<35s;热启动<1s,重捕获<1s

授时精度优于<30ns(RMS)

定位精度:3m(RMS)

速度精度:0.1m/s

物理及环境参数:

尺寸:19英寸3U上架机箱 420mm×132mm×480mm

重量: <4.5Kg

电源: AC 220V±20%  47Hz ~63Hz

工作温度:-10℃―+50℃

存贮温度:-30℃―+60℃

湿度: 95%无冷凝

功耗:≤30W

符合GJB2242-94《时统设备通用规范》3.9.1中关于电磁兼容的规定

标准配置:

主机         1台

高灵敏授时天线  1个

50米电缆      1根

1米电源线     1根

串口线        1跟

中文说明书     1本

1米信号线     1根

其他可选配置:

○10MHz、5MHz、1MHz多路扩展输出

○2.048MHz 、E1信号多路扩展输出

○IRIG-B(DC)、IRIG-B(AC)码多路扩展输出

○NTP网络服务接口

○PTP网络服务接口

○避雷器、80米、100米等延长电缆

○可定制输出485、422等信息;供电方式可选48V、24V、12V等冗余供电
