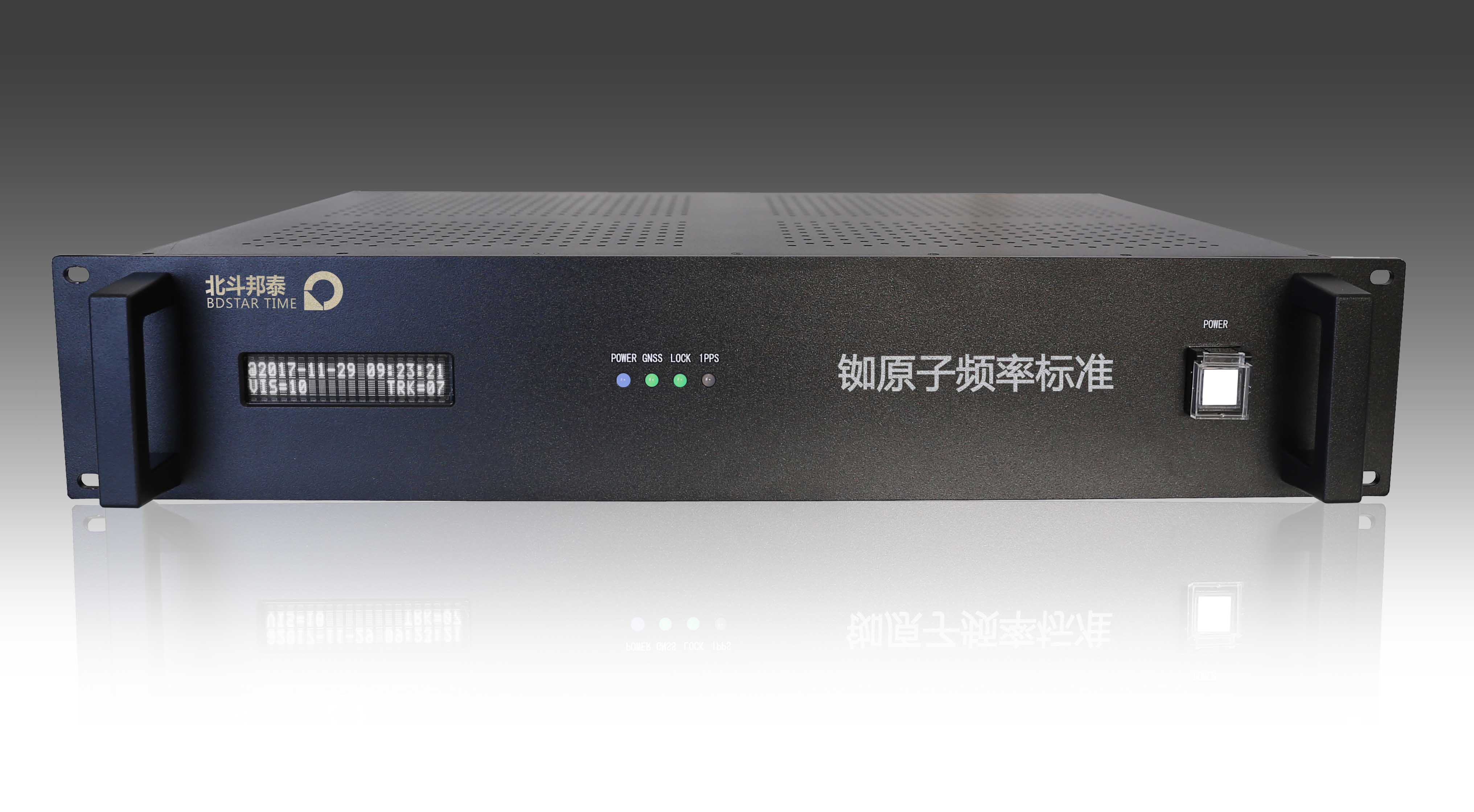

T710-H GPS铷原子钟恒温晶振频率标准

获取报价

T710-H GPS铷原子钟恒温晶振频率标准主要有高精度授时型GPS接收机、高性能铷原子钟、低相噪锁相晶振、控制模块和低噪放模块组成。通过数字锁相技术综合了GPS的长期稳定性、铷原子钟的低老化特性和恒温晶振的高短稳低相噪特征,创新出一种具有长短稳兼好、准确度高的低相噪高精度原子频率标准。在GPS锁定状态下,10MHz频率稳定度可以达到普通铯钟性能,具有较高的性价比。

T710-H GPS铷原子钟恒温晶振频率标准输出1PPS信号,是经铷原子钟频率信号分频得到,且同步与GPS输出的UTC时间,与GPS原始秒脉冲相比分频脉冲经过平滑,克服了原始脉冲波动及跳变带来的影响,是UTC时间基准的复现。当GPS信号丢失或出现异常时,设备能智能识别,自动切换到铷原子钟守时模式,持续提供高稳定性的时间频率信号。

T710-GROH 设备采用3U机箱设计,可输出10MHz、1PPS及TOD信息(选件支持多路10MHz、5MHz、1MHz、1PPS输出)。可广泛应用于雷达、通信、计量校准、电力、电子对抗、航天测控等领域。

重要特点

> 内置进口高性能铷原子钟和高稳低相噪晶振

> 利用GPS自动校准铷钟频率

> 高精度授时型接收机

> 日平均准确度<5E-13

> GPS信号丢失自动切换到守时模式

> 同时具有优秀的长期稳定度和短期稳定度

> 选件支持适用雷达的高精度100MHz80MHz高稳低相噪频率信号输出

技术指标

输出信号:

10MHz 1路,BNC接口,50Ω正弦波

输出幅度:12dBm±1dB

准 确 度:≤5E-13(开机48小时以后,GPS锁定状态,24小时平均准确度)

开机特性:

加电5分钟:≤5E-10

加电4小时:≤1E-11

加电12小时后: ≤1E-12

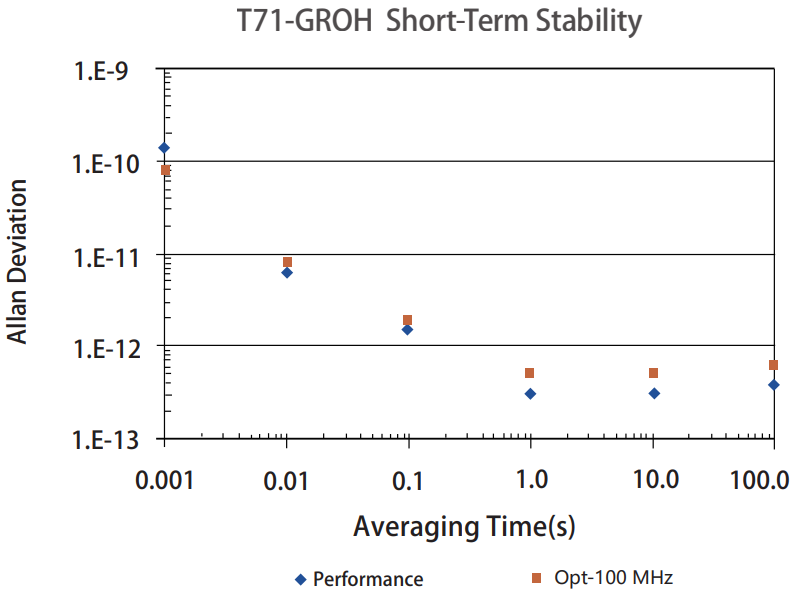

稳定 度:

<5 E-12/20ms

<7 E-13/1s

<4 E-13/10s

<6 E-13/100s

<5 E-13/日(GPS锁定)

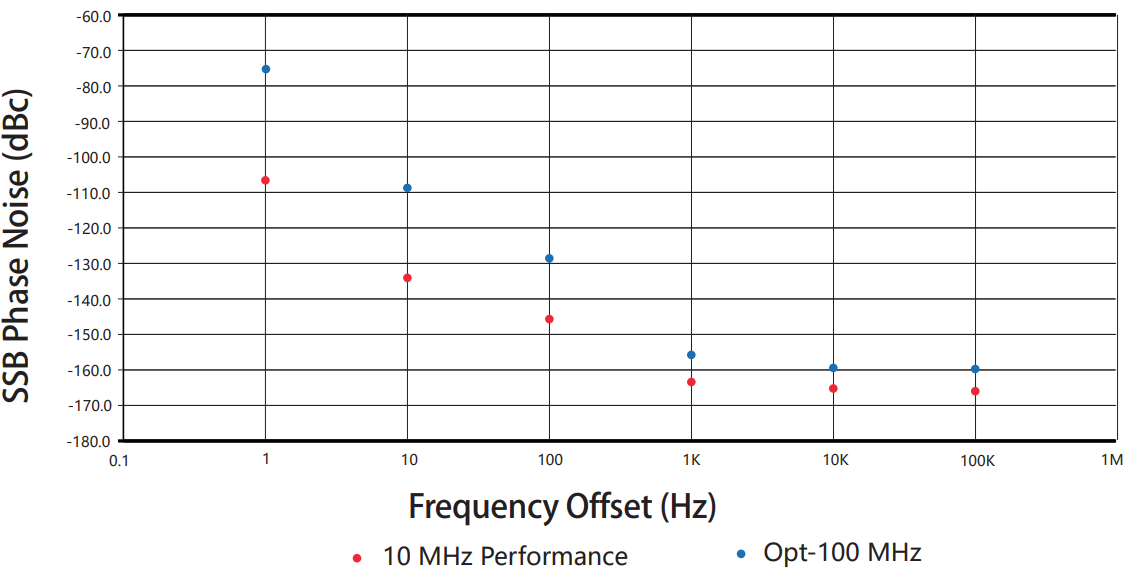

相位噪声:

≤-130dBc/Hz @10Hz

≤-150dBc/Hz @100Hz

≤-160dBc/Hz @1kHz

≤-170dBc/Hz ≥10kHz

失真:

谐波:≤-50dBc

非谐波:≤-100dBc

1PPS秒脉冲:

1路,BNC,TTL电平,输出阻抗50Ω

同步精度:优于±20ns

脉冲宽度:25us

上升沿:<3ns

抖动:<20ps

当GPS锁定时,秒脉冲与GPS同步

当GPS失锁时,由内置铷原子频标保持

100MHz输出(选件)

相位噪声:

≤-105Bc/Hz @10Hz;

≤-125dBc/Hz @100Hz;

≤-153dBc/Hz @1kHz;

≤-156dBc/Hz ≥10kHz;

≤-158dBc/Hz ≥100kHz。

其他指标同10MHz

 TOD接口:

1路,DB-9 Female,GPGGA、GPRMC语句GPS信息波特率:9600,数据位:8,奇偶校验:NULL,停止位:1

VFD显示:

显示锁定状态、时间信息



指示灯:

电源状态、GPS状态、锁定、输出

工作模式:

GPS锁定模式、守时模式,可自动切换

守时精度:

GPS失所24小时后,频率准确度:<1E-11;1pps守时:<1us

GPS接收机:

接收频率:L1波段,C/A码,50通道

定位精度:优于2.5m CEP

冷启动: 29s

热启动:< 1s

物理及环境参数:

尺寸:19英寸2U上架机箱 420mm×89mm×300mm

重量: <4.5Kg

电源: AC 220V±20%  47Hz ~63Hz

工作温度:-10℃―+50℃

存贮温度:-30℃―+60℃

湿度:95%无冷凝

功耗:≤30W

符合GJB2242-94《时统设备通用规范》3.9.1中关于电磁兼容的规定

 标准配置:

主机               1台

高灵敏授时天线    1个

50米电缆          1根

1米电源线         1根

串口线             1跟

中文说明书        1本

1米信号线         1根

其他可选配置:

○10MHz、5MHz、1MHz多路扩展输出

○2.048MHz 、E1信号多路扩展输出

○IRIG-B(DC)、IRIG-B(AC)码多路扩展输出

○NTP网络服务接口

○PTP网络服务接口

○北斗二代或GLONASS参考源

○避雷器、50米、80米、100米等延长电缆

○可定制输出485、422等信息;供电方式可选48V、24V、12V等冗余供电
