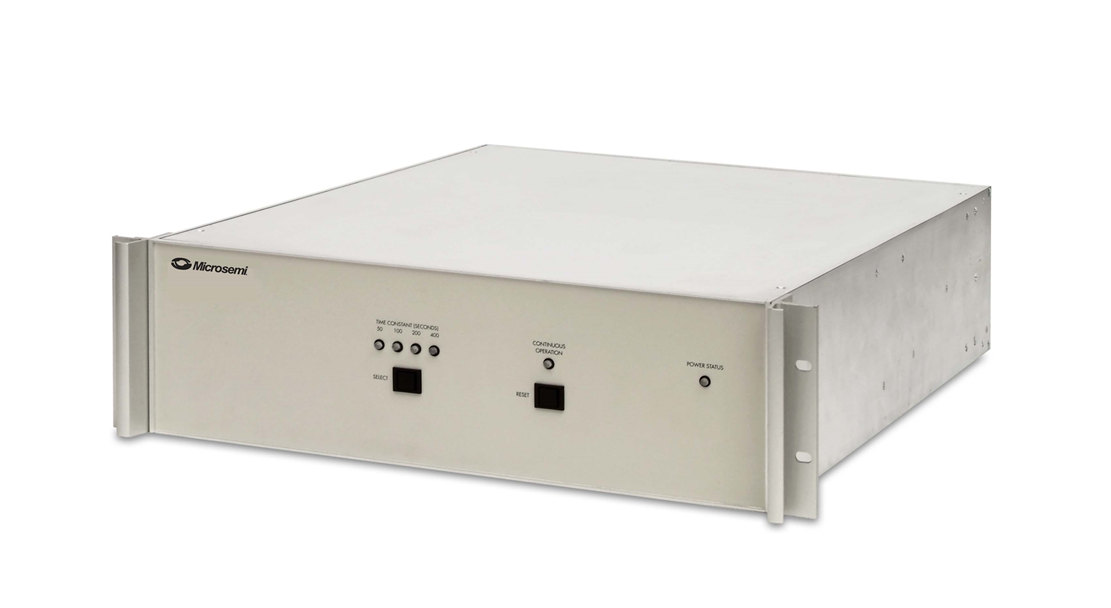

4145C超纯净石英晶体频率标准

获取报价

 Microsemi公司的4145C通过锁相过滤技术可以改善铯束原子频率标准的相位噪声和艾伦方差。使用BVA和SC技术,5145C可以净化铯钟输出的信号,从而提供更优异的短期和中期指标。

重要特点

>净化铯束原子频标的信号
>可设定10、50、200、400秒时间常数获得最优化的性能
>超常的短期和中期稳定度
>超常的相位噪声
>标准19”机柜安装


技术指标

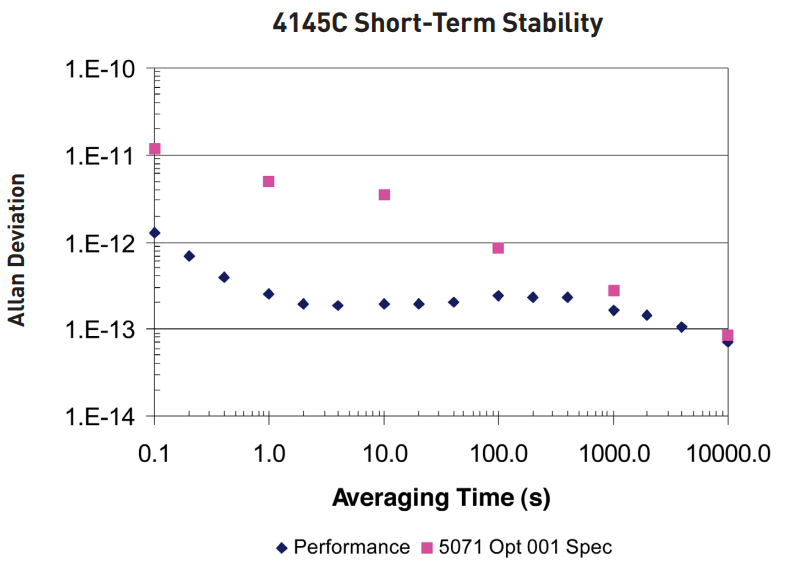

稳定度:艾伦方差:
1s            3.0E-13
100s        3.0E-13

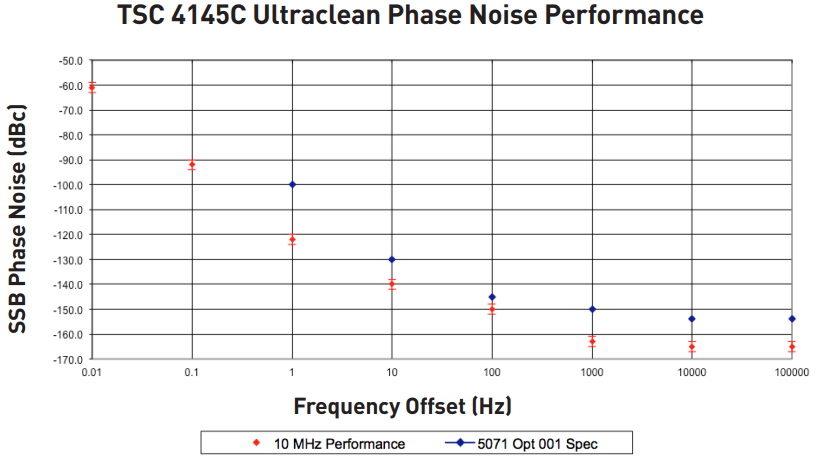

SSB相位噪声: 10MHz             5MHz
1Hz               -120dBc          -125dBc
10Hz             -135dBc          -140dBc
100Hz           -145dBc          -150dBc
1,000Hz        -160dBc          -160dBc
10,000Hz      -160dBc          -160dBc
100,000Hz    -160dBc          -160dBc

频率输入:
频率:5MHz
类型:正弦
振幅:+13dBm,+/-1dBm
负载阻抗:50Ω
连接器:SMA

频率输出:
频率:2路10MHz,2路5MHz
类型:正弦
振幅:+15dBm,+/-1.5dBm
负载阻抗:50Ω
连接器:SMA


供电:
交流电压:85-264V,47-63Hz
直流供电:24V+10%
功耗:50W(最大 )

开机特性:15分钟,至2.0E-8

恒温槽温度监控: 10mV/℃

规格尺寸:尺寸:43.2cm x 13.3cm x 55.9 cm
重量:9kg
