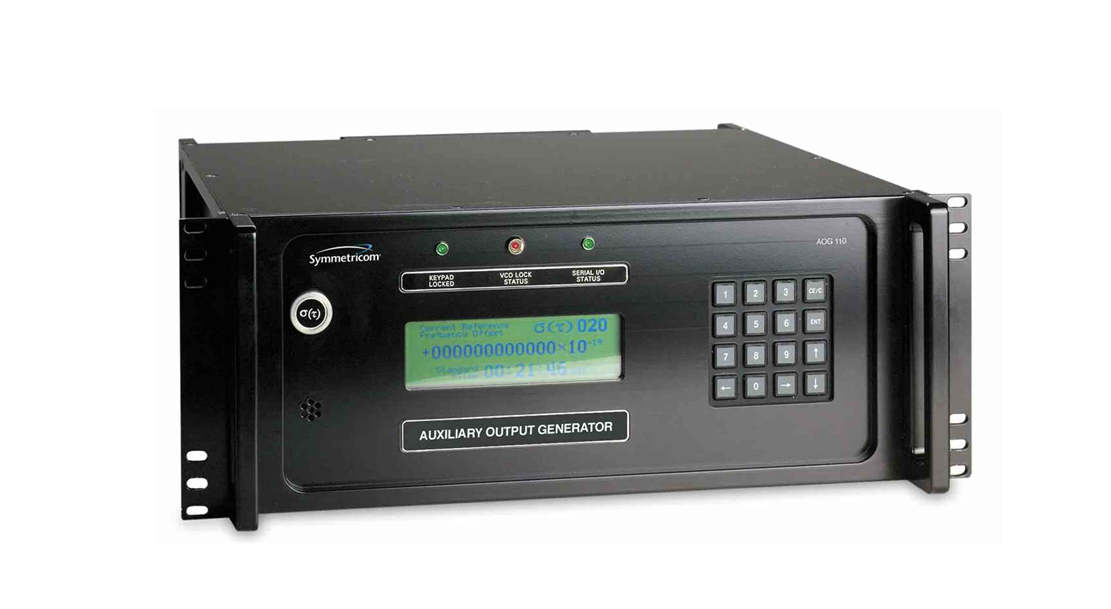

AOG110相位微跃器 GPS北斗时间服务器频率

获取报价

下载【PDF】:

AOG110相位微跃器



概述

Microsemi公司的AOG-110相位微跃器(Microsemi''s Auxiliary Output Generator™)专门用于解决高性能频率标准设备使用的相关性能。目前,调整偏差,扩展频率标准是非常困难的,不损害性能表现是不切实际的。AOG-110提供的5MHz输出,可在较宽的范围内,以极高的分辨率编程调节,是一项经济之选。


重要特点

>5 MHz低相位噪声输出
>可编程相位偏移1ps
>可编程频率范围1E-19至5.0E-8
>温度控制技术确保温度特性
>由微波激射型氢原子钟技术研发的RF次系统持)
>第二代微处理器控制
>提供键盘访问数字化相位和频率控制界面
>提供液晶显示器便于查阅配置信息和性能表现
>提供RS-232串口实现全功能控制
>提供密码安全保护机制下的远程控制
>双模式频率控制,允许分步式或一步式频率设置
>输出相对相位控制用户定义的时间间隔
>可编程间隔可挂起和恢复
>实时时钟设置和调整

技术指标

性能:

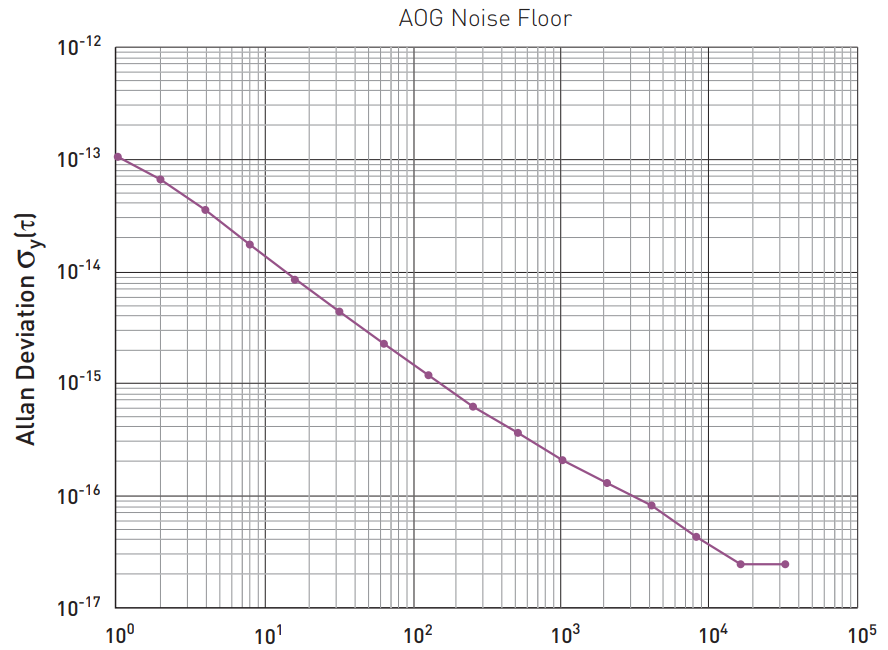

秒稳优于3.0E-13
1/t稳定度近似于秒稳
相位噪声:<3dB
3路5MHz输出:+13dBm,50Ω
VCXO范围:>1.0E-6
输出隔离度:>80dB
5MHz输入范围:+6dBm至+15dBm
温度特性:<10ps/℃


定时输出:
类型:1PPS(正向脉冲)
振幅:> 3V,50Ω(TTL兼容)
脉冲宽度:20μs
上升沿:<5ns
抖动:<1ns RMS


时间输入:
类型:1PPS(正向脉冲)
振幅:>3V,50Ω(TTL兼容)
脉冲宽度:20μs
上升沿:<5ns
抖动:< 1 ns RMS
同步精度(输入到输出):<15ns


供电:
通用:85-265VAC,47-440Hz
备用直流输入:8-30VDC
功率:运行20W,启动40W


物理规格:
尺寸:17.78 cm x 42.54 cm x 53.34 cm(7.0”x16.75”x21.0”)
重量:约40磅


通讯接口:
兼容RS-232的控制端口
支持1200、2400、4800、9600和19200波特率
键盘控制的远程锁定模式
所有的频率,相位和时钟控制支持远程操作
运行数据和鉴定支持远程操作
